Rigol DS1000Z-E oszcilloszkópok

A Rigol DS1000Z-E oszcilloszkópok 2 csatornás, 100MHz-es illetve 200MHz-es határfrekvenciájú változatban elérhető műszerek. 1GSa/s mintavételezési sebességükkel valamint kimagasló 24MPts memóriamélységével az oktatási mérőlaboroktól kezdve a fejlesztőmérnökök műszerparkjáig bárhol megállják a helyüket.

2 termék 1 2

Rigol DS1202Z-E oszcilloszkóp

Csatornaszám:

Sávszélesség:

200MHz

176 403 Ft
(138 900 Ft+ÁFA)

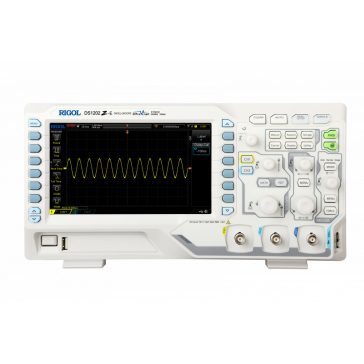

Rigol DS1202Z-E digitális tároló oszcilloszkóp

Rigol DS1102Z-E oszcilloszkóp

Csatornaszám:

Sávszélesség:

100MHz

134 747 Ft
(106 100 Ft+ÁFA)

2 termék 1 2

Főbb tulajdonságok

A gyártó UltraVision technológiájával felvértezett DS1000Z-E oszcilloszkópok a szokásos trigger funciók mellett RS232/UART, I2C és SPI adatjelekkel is triggerelhetőek, sőt, ezen soros adatbuszok dekódolására is képesek, így mikrovezérlőt tartalmazó áramkörök fejleztésénél illetve hibakeresésésnél is segítséget tud nyújtani.

Távvezérlés lehetősége

A Rigol DS1000Z-E oszcilloszkópok igény esetén mérési rendszerekbe illeszthetőek, távvezérelhetőek illetve felügyelhetőek az USB vagy LAN interfészein keresztül, melyhez a gyártó ingyenesen letölthető ’Ultra Sigma’ nevű, SCPI parancsokkal dolgozó vezérlő és felügyeleti szoftvere valamint az ’Ultra Scope’ névre hallgató virtuális előlapi szoftvere nyújt segítséget.

Főbb műszaki paraméterek:

Analóg sávszélesség: 100MHz (DS1102Z-E) vagy 200MHz (DS1202Z-E)
Csatornaszám: 2
Valósidejű mintavételezési sebesség: 1 GSa/s
Memóriamélység: 24 Mpts
Hullámforma mintavételezési sebesség: 30,000 wfms/s
Hardveres valósidejű hullámforma felvétel és lejátszás (max. 60,000 frame)
Innovatív "UltraVision" technológia
Különféle trigger és adatbusz dekóder funkciók
Alacsony zajszint
Vertikális eltérítés: 1 mV/div - 10 V/div
Interface-ek: USB Host&Device, LAN (LXI), AUX
7" WVGA (800x480) színes TFT kijelző
Méret: 313.1 mm×160.8 mm×122.4 mm
Súly: 2.9Kg

A Rigol DS1000Z-E oszcilloszkópok kiemelt funkciói:

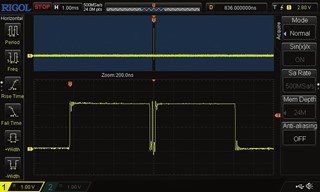

	Kimagasló memóriamélység A DS1000Z-E oszcilloszkópok akár 24 millió mérési pontot is képesek tárolni. Kinagyíthatja a rögzített hullámformák kiválasztott részét, hogy további részleteket kapjon, és görgessen a mérési pontokon belül.

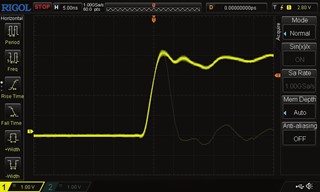

	Gyors mintavételezés A DS1000Z-E oszcilloszkópok magas mintavételezési sebessége (akár 1 GSa/s) és a nagy memóriamélysége másodpercenként akár 30 000 hullámforma rögzítését teszi lehetővé.
	Valósidejű hullámforma rögzítés, lejátszás és analízis A mért hullámformák kényelmesen rögzíthetők, megjeleníthetők és elemezhetők.
	Többárnyalatú kijelzés A "Multi-Level Grading Intensity" nagyon nagy számú mérési értékkel megjelenítésére képes
	Kiterjesztett trigger funkciók A DS1000Z-E oszcilloszkópok széles körű kioldási lehetőségeket kínálnak a professzionális használatra. A Windows, Nth Edge, Delay, Timeout, Runt, RS232/UART, I²C és SPI speciális triggerek alaptartozékként kaphatók.
	Soros adatbusz trigger és dekódolás A DS1000Z-E segítségével a különböző soros buszrendszerek soros adatcsomagjai elemezhetők, dekódolhatók és közvetlenül bájtértékként jeleníthetők meg. A támogatott protokollok a következők: RS232/UART, I²C és SPI.
	Matematikai funkciók A DS1000Z-E modern és fejlett matematikai rendszerrel érkezik, amely lehetővé teszi a bonyolult jelszámítások egyszerű, előre meghatározott képlettel történő megoldását.
	Automatikus mérési funkciók A DS1000Z-E öt paramétert mér egyszerre, például emelkedési és esési időt, amplitúdót, impulzusszélességet és minden paraméterre vonatkozóan statisztikát mutat (max-, min- és átlagértékek).

Amennyiben hasonló műszaki paraméterekkel rendelkező 4 csatornás műszert keresel, ajánljuk figyelmedbe a gyártó DS1000Z sorozatú oszcilloszkóp családját !
