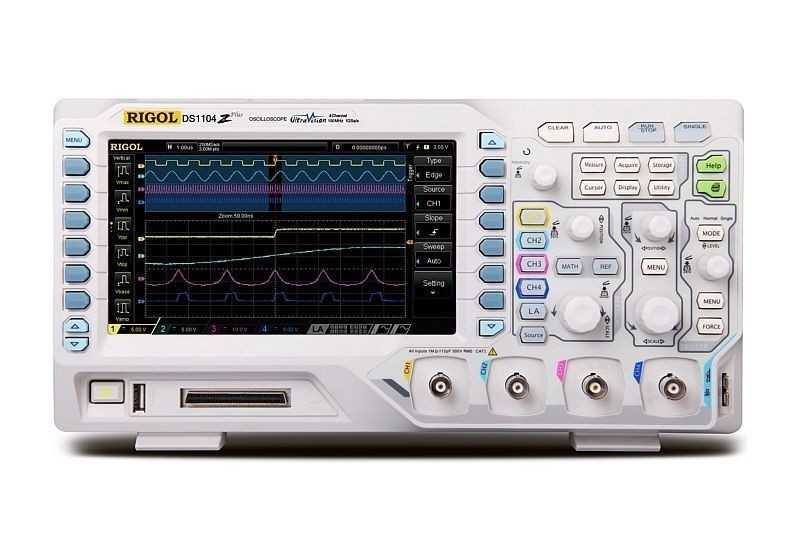

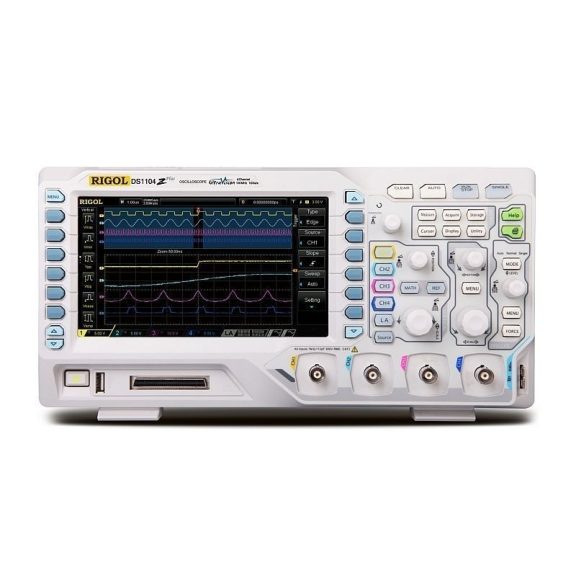

A DS1000Z műszerekben 4 bemeneti csatorna érhető el, amelyek lehetővé teszik több jel egyidejű és pontos mérését. Ezek az eszközök ideálisak olyan alkalmazásokhoz, ahol többféle analóg jel párhuzamos vizsgálatára van szükség, például elektronikai hibakeresés, jelanalízis vagy különböző források szinkronizált vizsgálata esetén. Az eszköz továbbá felhasználóbarát kezelőfelületet és fejlett funkciókat kínál, amelyek növelik a mérési hatékonyságot és pontosságot.
A DS1000Z műszerek alapkiépítettségben 12MPts memóriamélységgel rendelkeznek, mely opcionálisan 24MPts-re bővíthető. A kiemelkedő memóriaméylség lehetővé teszi a felhasználó számára, hogy a mért hullámforma legapróbb részleteit is megfigyelhesse, miközben hosszabb időtartamon keresztül fenntartja a műszer legmagasabb, 1GSa/s mintavételi sebességetét anélkül, hogy bármilyen hullámforma-változást elmulasztana.
A műszer hardveres hullámforma-rögzítési és -visszajátszási funkcióval van felszerelve, amely lehetővé teszi a hullámforma változásainak valós idejű és pontos rögzítését. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol fontos a jel viselkedésének részletes elemzése, például időfüggő hibák vagy anomáliák vizsgálata során.
A rögzített hullámformák könnyedén visszajátszhatók, így a felhasználók alaposan tanulmányozhatják a jel változásait, és gyorsan azonosíthatják a hibák forrását vagy a problémás pontokat. Ez nemcsak időt takarít meg, hanem növeli a diagnosztika pontosságát is. A funkció lehetőséget biztosít a hullámformák részletes elemzésére, exportálására és megosztására, ami különösen hasznos lehet a csapatmunkában vagy dokumentációs célokra.
Az intuitív kezelőfelületnek köszönhetően a hullámforma-rögzítés és -visszajátszás egyszerűen kezelhető, így kezdő és haladó felhasználók számára egyaránt ideális választás.
A DS1000Z műszerek soros buszvezérlési és dekódolási lehetőségeket kínálnak, amelyek révén hatékonyan elemezhetők és vizsgálhatók különféle kommunikációs protokollok. Támogatott buszok: RS232/UART, I2C és SPI, amelyek a leggyakrabban használt ipari és fejlesztési szabványok közé tartoznak.
Ez a funkció lehetővé teszi:
- Buszvezérlést (triggerelést): Kiválasztható egyedi események vagy adatszekvenciák a buszon, amelyek alapján a rögzítés elindul, például specifikus címek, adatminták vagy protokollhibák.
- Dekódolást: Az eszköz képes a buszok által küldött adatok dekódolására és emberi olvasatra alkalmas formában történő megjelenítésére. Ez nagyban megkönnyíti a komplex kommunikációs folyamatok nyomon követését.
A funkció különösen hasznos mikrovezérlők, szenzorok vagy más soros kommunikációt használó eszközök hibakereséséhez, fejlesztéséhez és optimalizálásához. Az intuitív grafikus kijelzés és az egyszerű kezelhetőség lehetővé teszi, hogy a felhasználók gyorsan és hatékonyan azonosítsák a problémákat és optimalizálják rendszereiket.
A műszer szürkeszint-megjelenítési képességgel rendelkezik, amely a hagyományos fluoreszkáló kijelzők hatását utánozza. Ez a funkció lehetővé teszi a hullámformák finom változásainak rendkívül részletes és precíz megjelenítését.
Jellemzők és előnyök:
- Szürkeszintek vizualizálása: A különböző intenzitású jelek eltérő fényerővel jelennek meg, így könnyen azonosíthatók a hullámforma legkisebb eltérései is.
- Valósághű fluoreszkáló hatás: A kijelző a klasszikus oszcilloszkópok jellegzetes megjelenítését idézi, amely segíti a pontos elemzést és a finom részletek kiemelését.
- Hullámforma finom változásainak észlelése: Az apró amplitúdóváltozások, zajok vagy jelek közötti átfedések könnyen felismerhetők a kijelzőn.
Ez a funkció ideális olyan alkalmazásokhoz, ahol a jel dinamikus viselkedésének vizsgálata kiemelten fontos, például zajszűrési feladatokhoz, komplex analóg jelek elemzéséhez vagy kommunikációs protokollok hibakereséséhez. Az intuitív vizualizáció révén a felhasználók gyorsabban észlelhetik az apró részleteket és pontosabb következtetéseket vonhatnak le.
A DS1000Z Plus modellek opcionálisan 16 csatornás logikai analizátor funkcióval bővíthetőek, ami jelentősen megkönnyíti az analóg és digitális jelek egyidejű vizsgálatát. Ezáltal hatékonyabbá válik a logikai jelek elemzése, valamint az analóg és digitális rendszerek közötti interakciók mélyreható vizsgálata.
Jellemzők és előnyök:
- 16 digitális logikai csatorna: Lehetővé teszi több párhuzamos digitális jel részletes elemzését és időzítési összefüggéseik pontos nyomon követését.
- Analóg és digitális jelek egyidejű mérése: Ideális megoldás hibrid rendszerek tesztelésére, ahol az analóg és digitális komponensek együttműködése kritikus.
- Logikai jelek kényelmes elemzése: Egyszerűsíti a hibakeresést és az időzítési problémák azonosítását a komplex digitális rendszerekben.
Ez a funkció különösen hasznos olyan mérnökök és technikusok számára, akik mikrovezérlő-alapú rendszerek, digitális interfészek vagy komplex áramkörök fejlesztésén és tesztelésén dolgoznak, ahol az analóg és digitális jelek összefüggéseinek pontos elemzése elengedhetetlen.
A DS1000Z-S Plus sorozatú műszerek két 25 MHz-es hullámforma-generátort tartalmaz, amelyek integrálásával az oszcilloszkóp, a logikai analizátor és a jelgenerátor egyetlen eszközben ötvöződik, biztosítva ezzel a hatékonyabb és sokoldalúbb tesztelési élményt.
Jellemzők és előnyök:
- Két független 25 MHz-es jelgenerátor: Lehetővé teszi különféle hullámformák, például szinusz, négyszög, háromszög vagy egyedi alakú jelek generálását a tesztelési igényeknek megfelelően.
- Integrált funkciók: Az oszcilloszkóp, a logikai analizátor és a jelgenerátor egy eszközben történő kombinálása csökkenti az asztalon szükséges helyet és javítja a munkafolyamat hatékonyságát.
- Szinkronizált tesztelés: Az integrált jelgenerátor és a mérések tökéletesen időzítettek, ami lehetővé teszi a rendszerek viselkedésének precíz vizsgálatát.
- Rugalmas hullámforma-előállítás: Az önkényes hullámforma-generálás révén a felhasználók bármilyen szükséges jelprofilt létrehozhatnak, amely különösen hasznos speciális tesztelési és szimulációs feladatokhoz.
Ez a megoldás ideális választás mérnökök, kutatók és oktatók számára, akiknek többféle tesztelési és szignálgenerálási funkcióra van szükségük egy kompakt és sokoldalú eszközben. Az integráció egyszerűsíti a munkafolyamatot és növeli a tesztelési pontosságot.
