Feszültség- és árammérés:
● Fázis–föld közötti valós effektív feszültség: 1,0V ~ 1000V ±(0,5%+5 számjegy)
● Fázis–fázis közötti valós effektív feszültség: 1,0V ~ 2000V ±(0,5%+5 számjegy)
● Egyenfeszültség: 1,0V ~ 1000V ±(1,0%+5 számjegy)
● Valós effektív áram (különböző áramérzékelők szerint):
-

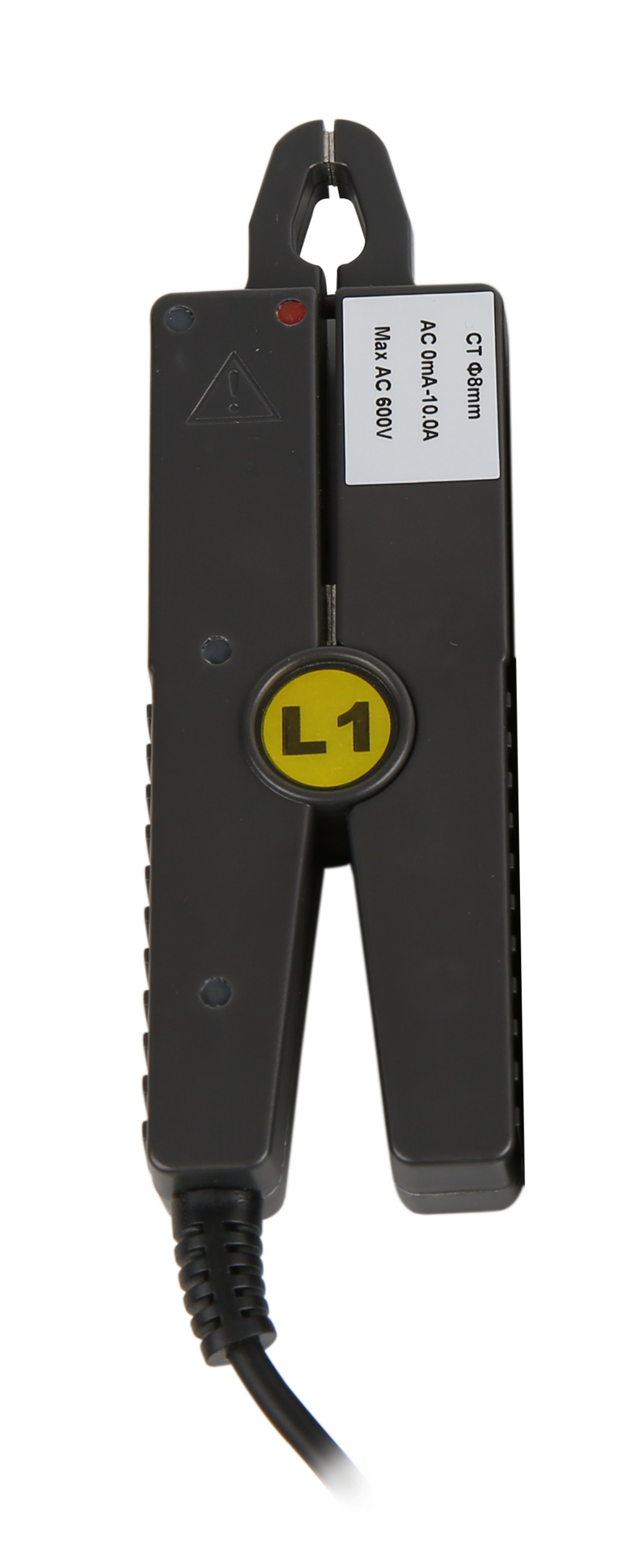

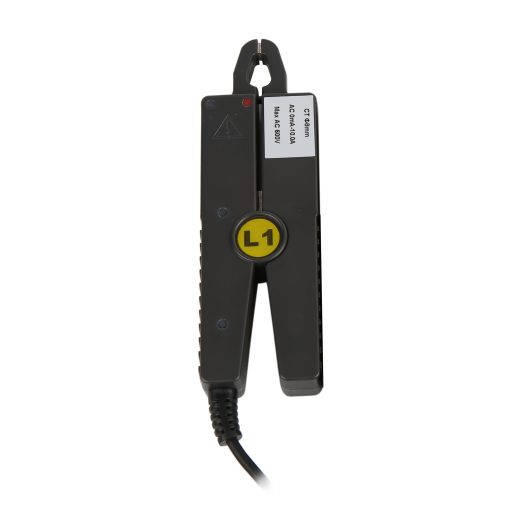

008B: 10mA ~ 10.0A (opcionális)
-

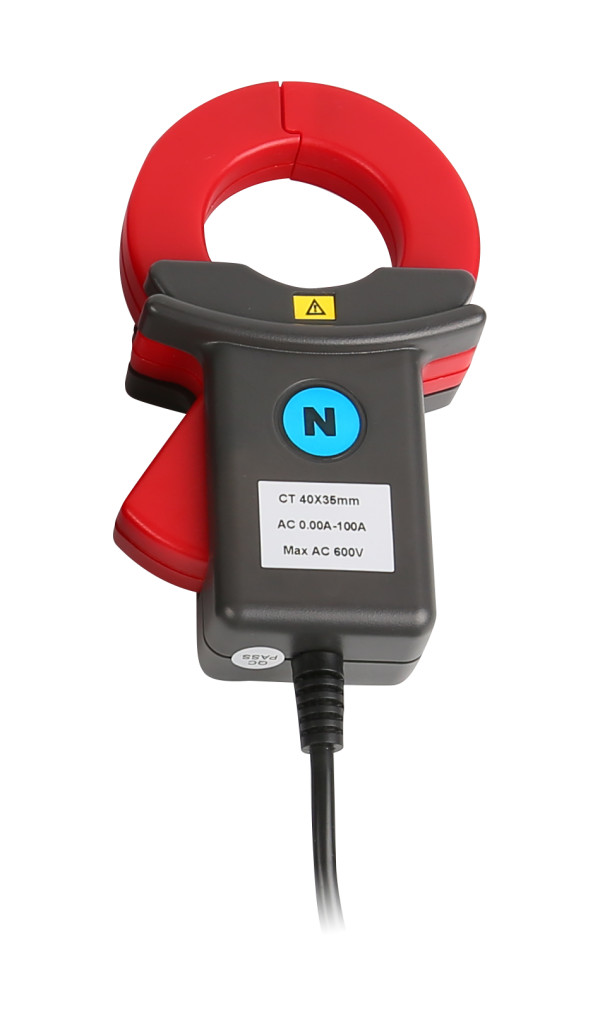

040B: 0.10A ~ 100A (opcionális)
-

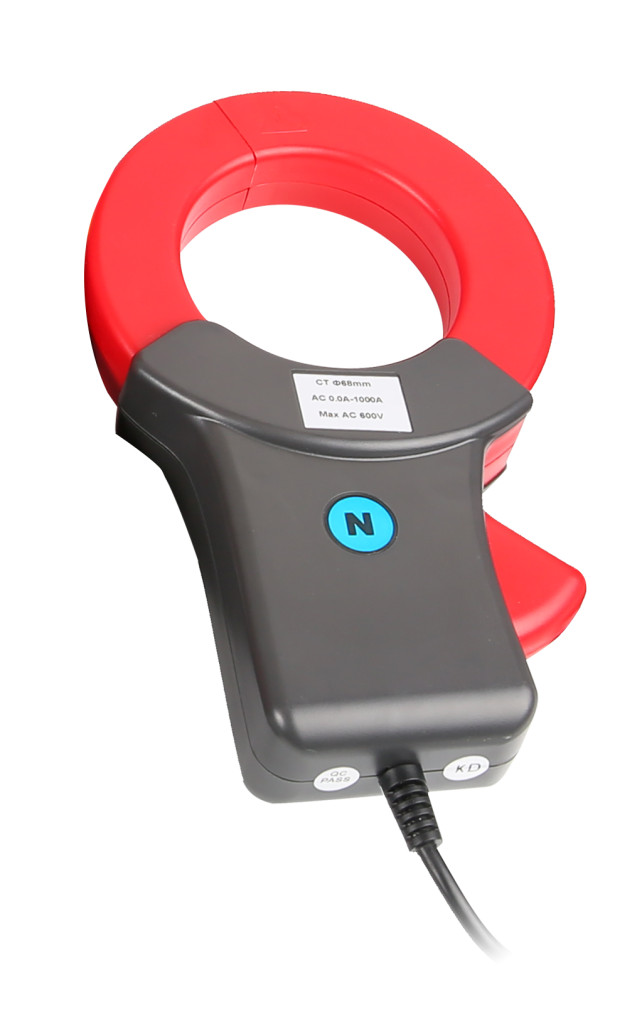

068B: 1.0A ~ 1000A
-

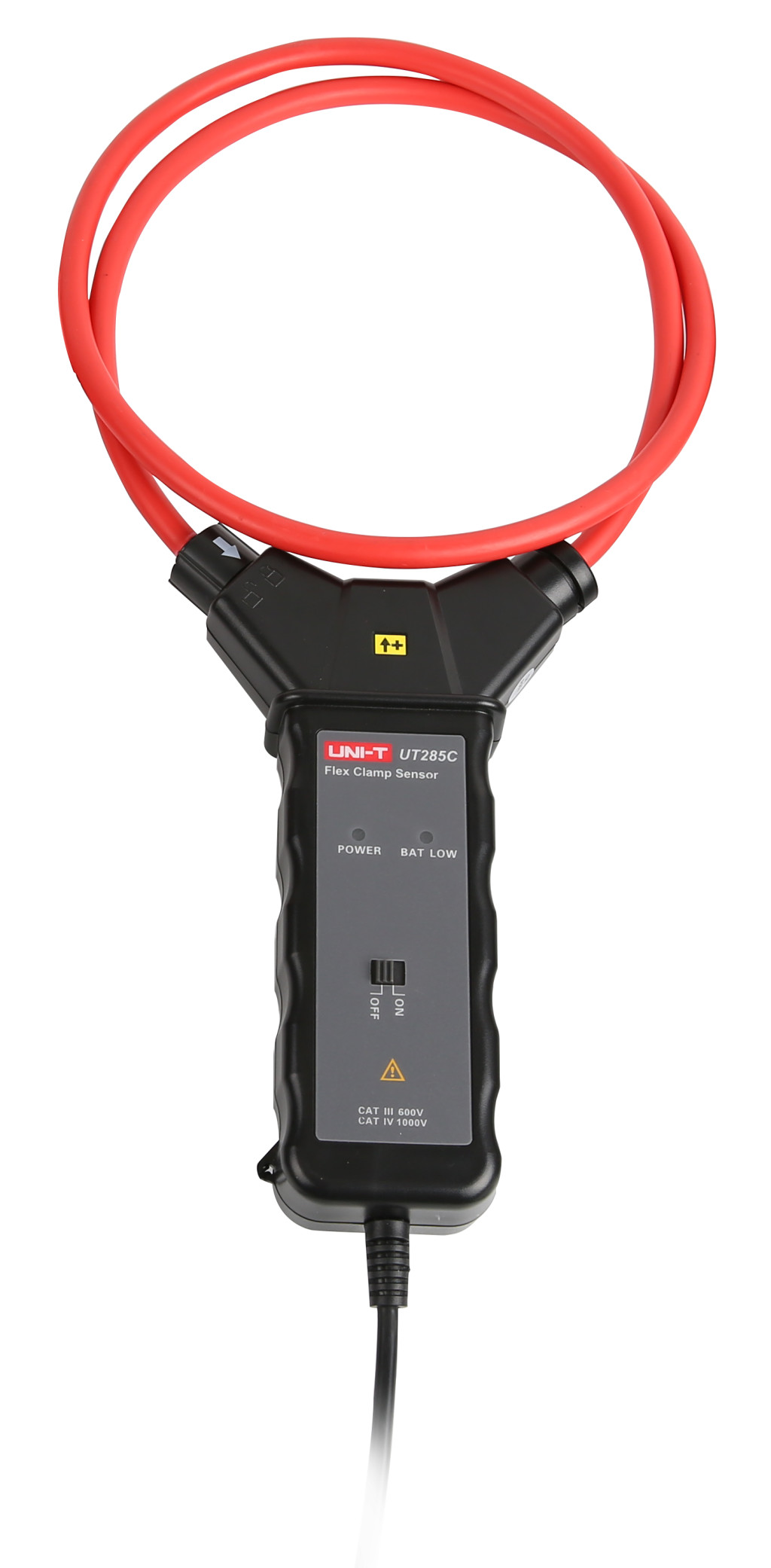

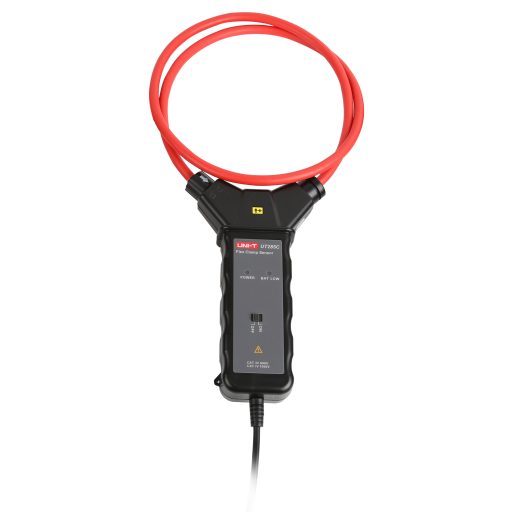

300F rugalmas érzékelő: 10A ~ 6000A (opcionális) ±(0,5%+5 számjegy)
Csúcspontértékek:
● Fázis–föld csúcsv: 1,0V ~ 1414V ±(1,0%+5 számjegy)
● Fázis–fázis csúcsv: 1,0V ~ 2828V ±(1,0%+5 számjegy)
● Áramcsúcs: 10mA ~ 6000A (opcionális) ±(1,0%+5 számjegy)
Teljesítményparaméterek:
● Aktív teljesítmény: 0,000W ~ 9999,9kW ±(1%+3 számjegy)
● Meddő teljesítmény (induktív/kapacitív): 0,000VAR ~ 9999,9kVAR ±(1%+3 számjegy)
● Látszólagos teljesítmény: 0,000VA ~ 9999,9kVA ±(1%+3 számjegy)
● Teljesítménytényező (PF): -1.000 ~ 1.000 ±(1,5%+3 számjegy)
● Fázisszög: -179° ~ 180° ±(2°)
● Tanφ: -32,76 ~ 32,76 ±(1°) (VA > 50VA)
● PF fáziseltolás: -1.000 ~ 1.000 ±(1°)
Energiaértékek:
● Aktív energia: 0,000Wh ~ 9999,9MWh ±(1%+3 számjegy)
● Meddő energia: 0,000VARh ~ 9999,9MVARh ±(1%+3 számjegy)
● Látszólagos energia: 0,000VAh ~ 9999,9MVAh ±(1%+3 számjegy)
Harmonikus elemzés:
● Harmonikus arány: 0,0% ~ 99,9% ±(1%+5 számjegy) (1–50. rend, ha Vrms > 50V)
● Harmonikus szög: -179° ~ 180° ±(3°) (1–25. rend), ±(10°) (26–50. rend)
● Teljes harmonikus torzítás (THD): 0,0% ~ 99,9% ±(1%+5 számjegy)
● Torzítási tényező (DF vagy THD-R): 0,0% ~ 99,9% ±(1%+10 számjegy)
● Transzformátor K-tényező: 1,00 ~ 99,99 ±(5%)
További jellemzők:
● Háromfázisú egyensúlyhiány: 0,0% ~ 100% ±(1%)
● Csatornák száma: 4U / 4I
● Mérési paraméterek: W, VA, VAR, PF, DPF, cosφ, tanφ
● Energia: Wh, VARh, VAh
● Harmonikus rendek: 50
● Szakértői mód: Igen
● Tranziens rögzítések száma: 150 készlet
● Min/Max, Csúcsérték, Riasztás (40 paraméter, 12 800 napló)
● Fázordiagram megjelenítés: Automatikus
● Automatikus kikapcsolás, háttérvilágítás: Igen
● Menü nyelve: Angol/Kínai
● USB interfész / PC-szoftver: Igen
Általános jellemzők:
● Tápellátás: 9,6V-os újratölthető lítium-ion akkumulátor
● Szín: Piros és szürke
● Tömeg: Műszer: 1,6 kg; áramérzékelő: 510 g x 4
● Méret: 240 × 170 × 68 mm
Tartozékok:
● 1 db hordtáska
● 5 db mérővezeték (sárga, zöld, piros, kék, fekete)
● 4 db krokodilcsipesz
● 1 db hálózati adapter
● 1 db CD szoftver
● 4 db 1000A-es áramérzékelő
